BỘ LỌC ÁP LỰC THẲNG ĐỨNG
- Danh mục : HỆ MÁY LỌC
- Giá bán : 0 đ
Bộ lọc áp lực thẳng đứng DZBL thuộc về bộ lọc dạng tấm. Đây là thiết bị lọc mới mà công ty chúng tôi phát triển gần dây theo công nghệ nước ngoài. Máy thiết kế đặc biệt và độ tinh xảo cao. Máy không tiêu thụ nhiều vải lọc, giấy lọc hay khay lọc, chỉ dùng lọc ít vì vậy chi phí lọc thấp. Máy rất dễ vận hành, bảo dưỡng và làm sạch. Xả liệu bằng tay và tự động xả liệu theo như yêu cầu đặt hàng của khách. Diện tích lọc từ 2m2 đến 200m2, theo yêu câu công nghệ, chất liệu buồng lọc có thể là thép không rỉ hoặc thép carbon.
Kết cấu và nguyên lý hoạt động:

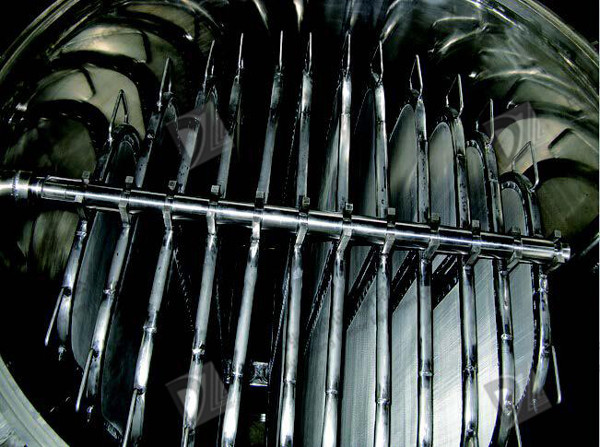

Bộ lọc thẳng đứng DZBL gồm thân máy, lưới lọc, kết cấu cơ khí, xả tự động, còn có thể dựa theo tính chất lọc để hoàn chỉnh hệ thống lọc bao gồm: Thân máy chính, xi lanh hỗn hợp, ống dẫn, bơm, động cơ điều khiển…. Trong đó tấm lưới lọc do lưới inox tạo thành, lắp đặt trên ống dẫn trung tâm, tháo lắp tiện lợi.
Thuốc hỗ trợ lọc sau khi trộn trong bể trộn, thông qua bơm tuần hoàn sẽ tạo thành từng lớp bánh lọc, rồi bắt đầu tiến hành lọc. Các chất hỗ trợ lọc sẽ cung cấp các chất để chặn các chất rắn, chỉ để chất lỏng lọt qua. Khi lọc, các lớp mới được hình thành, sẽ không bị chặn, bắt dầu lọc qua các lớp cánh lọc. Khi lọc, nếu cần làm bay màu, dùng các bon là được. Nếu lọc chất lỏng không sạch, như dầu thô, thì không cần phải thêm chất phụ trợ.
Ứng dụng: Được sử dụng rộng rãi trong ngành công nghiệp như:
- Ngành công nghiệp dầu: Lọc dầu decolorization, hydro hóa dầu bộ lọc, dầu thô, dầu ăn,
- Ngành công nghiệp thực phầm: Đường glucogen, rượu vang, nước ép trái cây, …
- Ngành công nghiệp hóa chất: ngành công nghiệp hóa dầu, hóa chất vô cơ, hóa chất hữu cơ,….
- Xử lý nước bảo vệ môi trường: Lọc nước từ sông, hồ, xử lý nước thải, làm sạch bề bơi
Bộ lọc áp lực thẳng đứng DZBL thuộc về bộ lọc dạng tấm. Đây là thiết bị lọc mới mà công ty chúng tôi phát triển gần dây theo công nghệ nước ngoài. Máy thiết kế đặc biệt và độ tinh xảo cao. Máy không tiêu thụ nhiều vải lọc, giấy lọc hay khay lọc, chỉ dùng lọc ít vì vậy chi phí lọc thấp. Máy rất dễ vận hành, bảo dưỡng và làm sạch. Xả liệu bằng tay và tự động xả liệu theo như yêu cầu đặt hàng của khách. Diện tích lọc từ 2m2 đến 200m2, theo yêu câu công nghệ, chất liệu buồng lọc có thể là thép không rỉ hoặc thép carbon.
Kết cấu và nguyên lý hoạt động:
Bộ lọc thẳng đứng DZBL gồm thân máy, lưới lọc, kết cấu cơ khí, xả tự động, còn có thể dựa theo tính chất lọc để hoàn chỉnh hệ thống lọc bao gồm: Thân máy chính, xi lanh hỗn hợp, ống dẫn, bơm, động cơ điều khiển…. Trong đó tấm lưới lọc do lưới inox tạo thành, lắp đặt trên ống dẫn trung tâm, tháo lắp tiện lợi.
Thuốc hỗ trợ lọc sau khi trộn trong bể trộn, thông qua bơm tuần hoàn sẽ tạo thành từng lớp bánh lọc, rồi bắt đầu tiến hành lọc. Các chất hỗ trợ lọc sẽ cung cấp các chất để chặn các chất rắn, chỉ để chất lỏng lọt qua. Khi lọc, các lớp mới được hình thành, sẽ không bị chặn, bắt dầu lọc qua các lớp cánh lọc. Khi lọc, nếu cần làm bay màu, dùng các bon là được. Nếu lọc chất lỏng không sạch, như dầu thô, thì không cần phải thêm chất phụ trợ.
Ứng dụng: Được sử dụng rộng rãi trong ngành công nghiệp như:
- Ngành công nghiệp dầu: Lọc dầu decolorization, hydro hóa dầu bộ lọc, dầu thô, dầu ăn,
- Ngành công nghiệp thực phầm: Đường glucogen, rượu vang, nước ép trái cây, …
- Ngành công nghiệp hóa chất: ngành công nghiệp hóa dầu, hóa chất vô cơ, hóa chất hữu cơ,….
- Xử lý nước bảo vệ môi trường: Lọc nước từ sông, hồ, xử lý nước thải, làm sạch bề bơi
Thông số kỹ thuật
| Model | Diện tích qua lọc m2 |
Dung tích bánh lọc (L) |
Công suất ( tấn/ giờ) | Áp suất (Mpa) | Dung tích xilanh lọc (L) |
Cửa ra | Cửa tràn | Cửa xả | Đường kính xilanh |
Cao thùng (mm) |
Khoảng cách lọc (mm) |
Trọng lượng thân máy |
Diện tích chiếu (mm) |
||
| Dầu nhớt | Nhựa | Đồ uống | |||||||||||||
| DZBL-2 | 2 | 30 | 0.4-0.6 | 1-1.5 | 1-2 | 0.1-0.4 | 120 | DN25 | DN25 | DN100 | 400*3 | 1280 | 50 | 150 | 500×700 |
| DZBL-4 | 4 | 60 | 0.8-1.2 | 2-3 | 2-4 | 250 | DN40 | DN25 | DN125 | 500*3 | 1520 | 50 | 180 | 600×800 | |
| DZBL-7 | 7 | 105 | 1.4-2 | 3-5 | 4-8 | 420 | DN40 | DN25 | DN150 | 600*3 | 1920 | 50 | 326 | 750×1000 | |
| DZBL-10 | 10 | 150 | 2-3 | 5-8 | 5-10 | 890 | DN50 | DN25 | DN200 | 800*4 | 2120 | 70 | 474 | 1000×1200 | |
| DZBL-12 | 12 | 240 | 2.4-3.6 | 6-9 | 6-12 | 1190 | DN50 | DN40 | DN250 | 900*4 | 2220 | 70 | 554 | 1200×1300 | |
| DZBL-15 | 15 | 300 | 3-5 | 7-12 | 8-16 | 1580 | DN50 | DN40 | DN250 | 1000*5 | 2370 | 70 | 815 | 1400×1500 | |
| DZBL-20 | 20 | 400 | 4-6 | 10-15 | 10-20 | 1770 | DN65 | DN40 | DN250 | 1000*5 | 2670 | 70 | 910 | 1400×1500 | |
| DZBL-25 | 25 | 500 | 5-7 | 12-18 | 12-24 | 2200 | DN65 | DN40 | DN300 | 1100*6 | 2740 | 70 | 1024 | 1500×1700 | |
| DZBL-30 | 30 | 600 | 6-9 | 14-22 | 15-30 | 2770 | DN65 | DN40 | DN300 | 1200*6 | 2870 | 70 | 1165 | 1600×1800 | |
| DZBL-36 | 36 | 720 | 7-10 | 16-24 | 18-36 | 2870 | DN80 | DN50 | DN300 | 1200*6 | 2970 | 70 | 1202 | 1600×1800 | |
| DZBL-40 | 40 | 800 | 8-12 | 20-30 | 20-40 | 3500 | DN80 | DN50 | DN350 | 1300*6 | 3070 | 70 | 1342 | 1700×1900 | |
| DZBL-45 | 45 | 900 | 9-13 | 22-32 | 22-44 | 3630 | DN100 | DN50 | DN350 | 1300*6 | 3270 | 70 | 1422 | 1700×1900 | |
| DZBL-52 | 52 | 1040 | 10-15 | 25-40 | 26-52 | 4380 | DN100 | DN50 | DN350 | 1400*6 | 3370 | 75 | 1900 | 1800×2000 | |
| DZBL-60 | 62 | 1200 | 12-18 | 38-42 | 30-60 | 5100 | DN125 | DN50 | DN400 | 1500*8 | 3530 | 75 | 2114 | 2000×2200 | |
| DZBL-70 | 70 | 1400 | 14-20 | 35-50 | 35-70 | 6940 | DN125 | DN50 | DN400 | 1600*8 | 4220 | 80 | 2662 | 2200×2400 | |
| DZBL-80 | 80 | 1600 | 16-24 | 40-60 | 40-80 | 8300 | DN125 | DN50 | DN500 | 1800*8 | 4220 | 80 | 3882 | 2400×2600 | |
